Установка распредвала DV5: почему «выглядит правильно» всё ещё может быть неправильно

Ранее сегодня клиент из Великобритании прислал нам две фотографии установки из мастерской и предложил Продукт распределительного вала DV5 Возможно, он дефектный. После просмотра изображений инженерная команда POWCODE быстро подтвердила, что проблема не в самом распредвале. Настоящая проблема заключалась в том, что при установке использовался неправильный ориентир по развалуванию.

В сборке двигателя одна из самых опасных ситуаций — не когда деталь явно повреждена. Это происходит, когда метод выглядит правильно, но точка отсчёта на самом деле неправильная. Этот корпус установки распределительного вала DV5 ясно показывает, почему правильное отображение по таймеру необходимо.

Конструкция головки блока DV5: верхняя крышка и нижняя секция головки цилиндра

Головка цилиндров DV5 разделена на верхнюю крышку и нижнюю секцию головки цилиндров. Из-за этой раздробленной структуры референс установки очень важен. Если выбран неправильный ориентир, положение распределительного вала может показаться правильным на одном этапе, но итоговое соотношение синхронизации всё равно может быть ошибочным.

В этом случае клиент выровнял распределительные валы по верхней крышке. Если рассматривать по отдельности, эта позиция может показаться правильной. Но после объединения верхней крышки и нижней части головки цилиндров окончательное положение впускного и выпускного распределительных валов перестаёт совпадать с правильным временным соотношением.

Тайминг начинается с правильного ориентира

Этот принцип отлично подходит для случая DV5. Сначала заказчик думал, что распределительный вал неисправен, но настоящей проблемой была сборка. Другими словами, деталь может быть изготовлена правильно, но всё равно оказаться в неправильном положении, если указание установки неверное.

Если соотношение распределения распредвала неправильно установлено, производительность двигателя, работа клапанов и стабильность работы могут напрямую повлиять. Вот почему установка распределительного вала DV5 не должна оцениваться только по тому, «выглядят ли детали выровненными» до финальной сборки.

Почему важна точка отсчёта

Производство и сборка двигателей зависят от определённой эталонной системы. Опорная поверхность — это не просто удобная точка для выравнивания; она лежит в основе всей геометрии сборки.

В этом случае DV5 использование верхней крышки в качестве ориентира выравнивания создавало ложное отпечаток. Положение распределительного вала выглядело приемлемо локально, но настоящая итоговая позиция после сборки была неправильной. После того как верхняя крышка и нижняя секция головки цилиндров были соединены, соотношение впускного и выпускного распредвала менялось.

Именно поэтому инженерная команда POWCODE определила проблему как ошибку установки, а не дефект продукта распределительного вала.

Почему ошибки в тайминге — серьёзная проблема

Ошибки в тайминге — это не косметические проблемы. Распределительный вал управляет открытием и закрытием клапанов, а цепь ГРМ поддерживает синхронизацию между впускным и выпускным распредвалом.

Если положения впускного и выпускного распредвала поменяются местами, двигатель перестаёт работать при правильном режиме газораспределения. Это может привести к неправильной посадке, неправильному таймингу, плохой работе двигателя или возможным повреждениям при последующем использовании.

По этой причине два распределительных вала, которые уже собраны с цепью ГРМ, следует рассматривать как единую целостную систему фазирования распределительного вала, а не как два отдельных вала для самостоятельного расположения.

Почему клиент неправильно понял проблему

Когда клиент выравнивал распределительные валы с помощью верхней крышки, положение казалось выровненным. Вот тут ошибка становится легчай. Если поверхность отсчёта ошибочна, каждая отметка, позиция и фазовое суждение после этой точки строятся на неправильном предположении.

В результате диагноз может указывать на продукт распредвала, хотя настоящая проблема — это способ сборки. Вот почему наша инженерная команда не сразу рассмотрела случай как дефект продукта. Сначала мы проверили структуру головки цилиндров, соотношение распределительного вала и логику сборки.

В итоге корень была очевидна: при установке использовалась неправильная отметка времени.

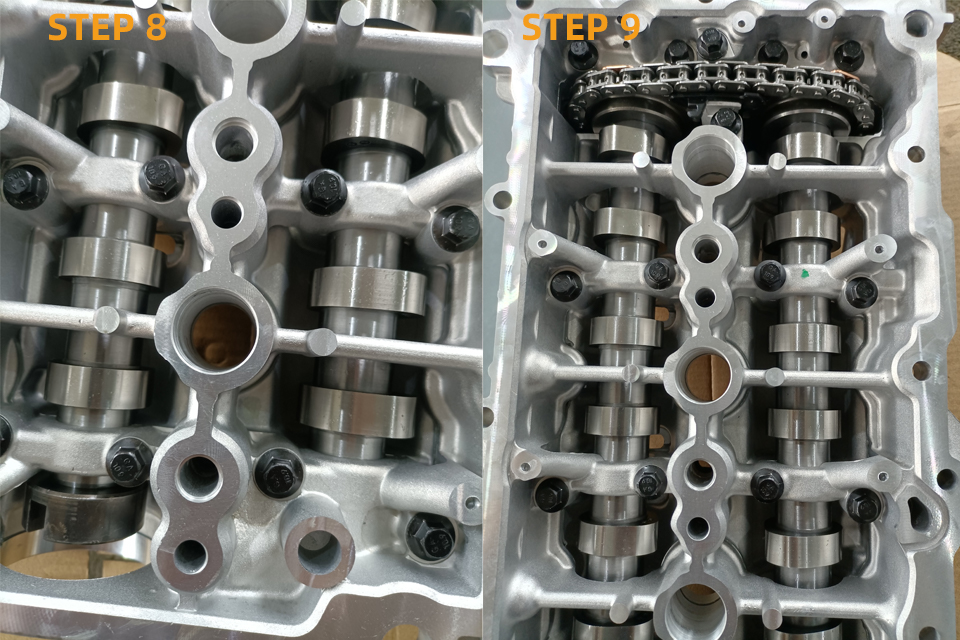

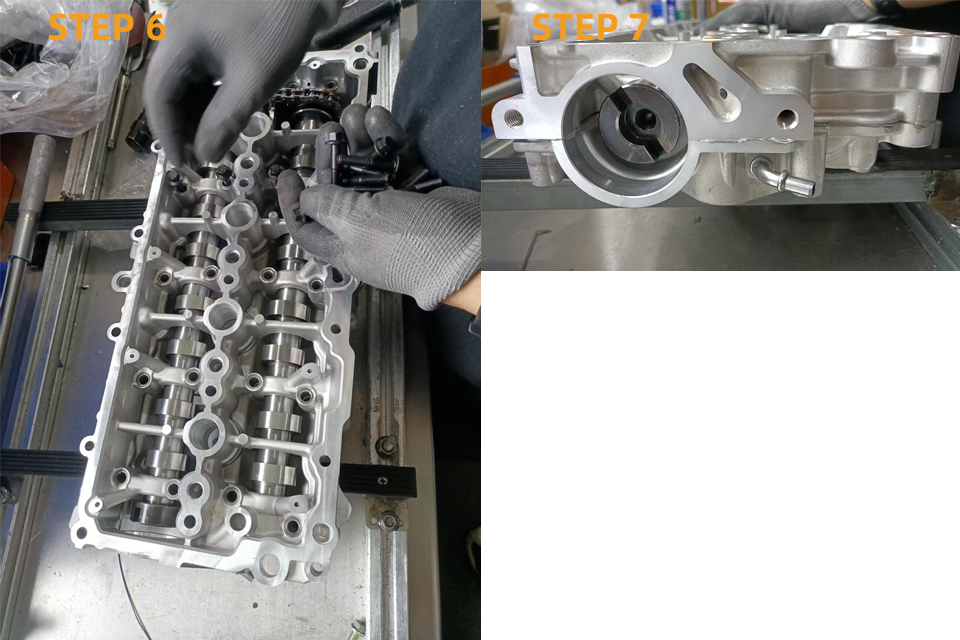

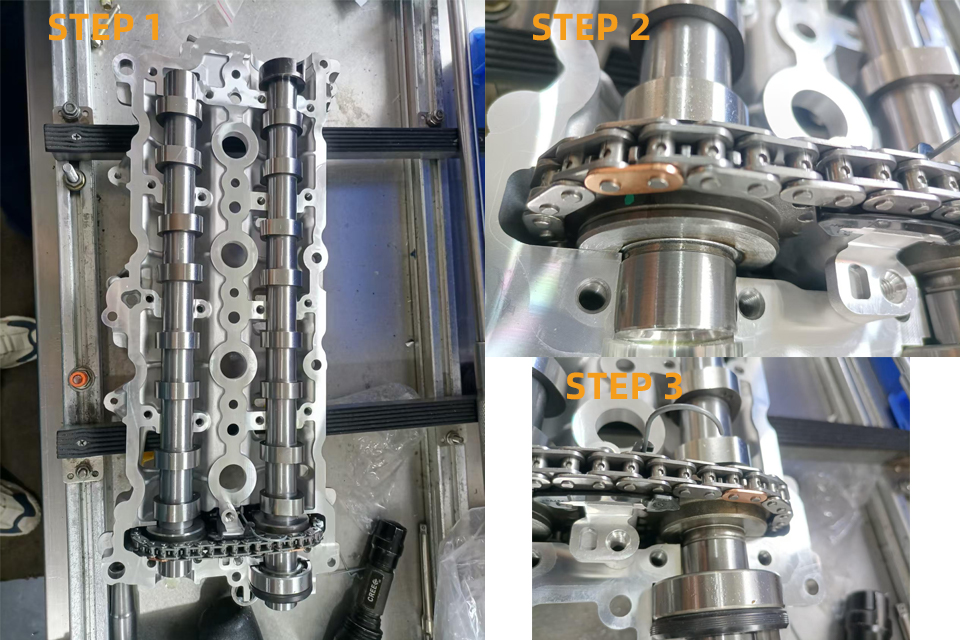

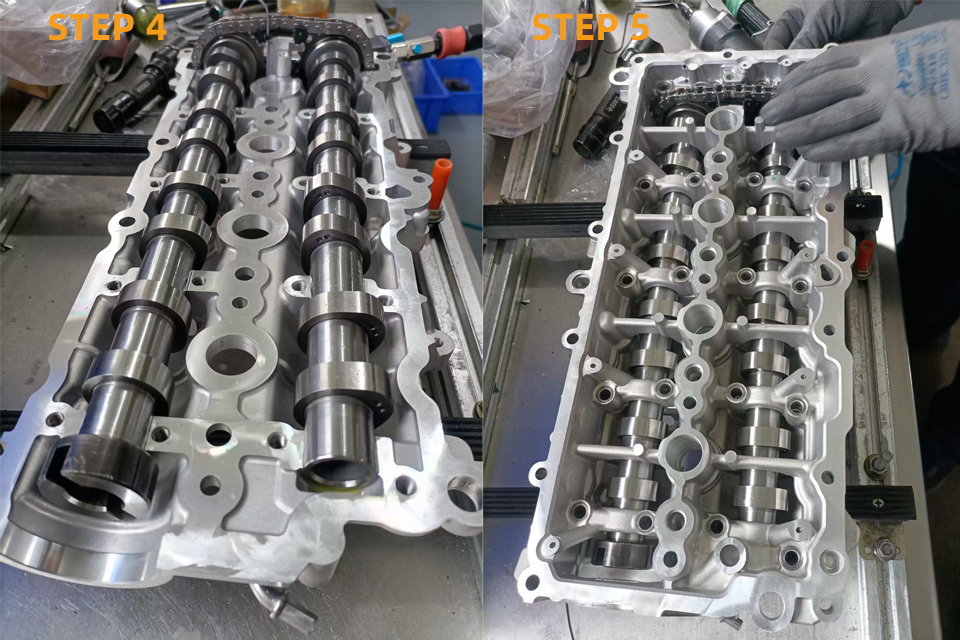

Правильный способ установки

Для этого случая установки головки блока цилиндров DV5 правильным ориентиром по развалению должна быть нижняя часть головки цилиндров.

Два распределительных вала уже собраны с цепью ГРМ. Поэтому их следует устанавливать и проверять как единый комплекс фазирования распредвала в соответствии с положением нижней части головки цилиндров.

Именно поэтому мы сделали это видео с демонстрацией продукта. Мы хотим чётко показать точную логику установки, потому что при сборке двигателя успех зависит не столько от того, «выглядят ли детали выровненными», сколько от того, использовалась ли правильная точка отсчёта.

Что означает POWCODE

POWCODE делает больше, чем просто поставляет детали двигателя. Мы также помогаем клиентам выявлять настоящую коренную причину, когда возникают проблемы с полем.

В данном случае важным решением было не заменить железо. Это было правильное понимание логики сборки и избегание ошибки в тайминге, которую можно было бы списать на неправильный компонент.

Для конструктивных компонентов двигателя, таких как головка цилиндров DV5, комплект корпуса распределительного вала, цепь ГРМ и связанные с ними ремонтные детали, метод установки, опорный датум и логика зажигания так же важны, как и сама деталь.
